【图】超高压不锈钢浮球的特征

    目前市场上普遍使用的浮球式疏水阀，大部分工作压力不超过5 .0MPa，原因是受到不锈钢浮球工艺条件的限制，一般制造不锈钢空心浮球的工艺是：浮球的重量是浮球浮力的50％-55％，然后根据重量推算出制造浮球的不锈钢板材的厚度和成型后的不锈钢空心浮球的壁厚。因此一般工艺制造的不锈钢空心浮球不能满足超高压浮球式疏水阀的使用要求。

    为了解决超高压不锈钢空心浮球的抗高压难题，相关厂家研发了一种超高压不锈钢浮球。其主要特征是浮球制造时在两个半球内按照球形弧度焊上几个弧形板条加强筋，和在两个半球的焊缝边焊上一个环形板条加强筋，板条筋数量根据浮球抗压要求决定。不锈钢浮球的总重量不超过浮球浮力的55％，根据浮球浮力推算出制造浮球的不锈钢板材的厚度。

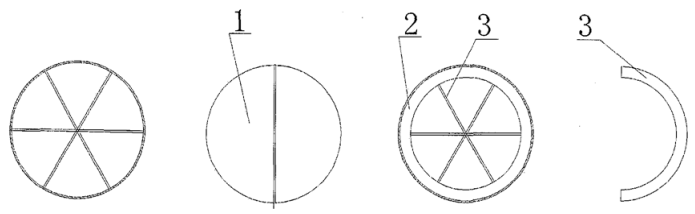

    具体如上图所示，超高压不锈钢空心浮球主要由浮球①环形板条加强筋②弧形板条加强筋③组成。其主要特征是浮球①制造时在两个半球内按照球形弧度焊上几个弧形板条加强筋③和在两个半球的焊缝边焊上一个环形板条加强筋②。不锈钢浮球的总重量不超过浮球浮力的55％，根据浮球①的浮力推算出制造浮球不锈钢板材厚度。根据打压试验，和同样重量的不锈钢空心浮球相比较，带板条加强筋的空心浮球抗压强度是不带加强筋空心浮球的3-5倍。
