不锈钢浮球疏水阀工作原理

    不锈钢浮球比较常见的是自由式浮球,主要应用于疏水阀,这类阀门的明显特点就是将一个浮球无约束地放置在疏水阀的阀体内部,所以设计时将不锈钢浮球本身作为完成开关动作的阀瓣或阀芯。


   不锈钢浮球工作原理

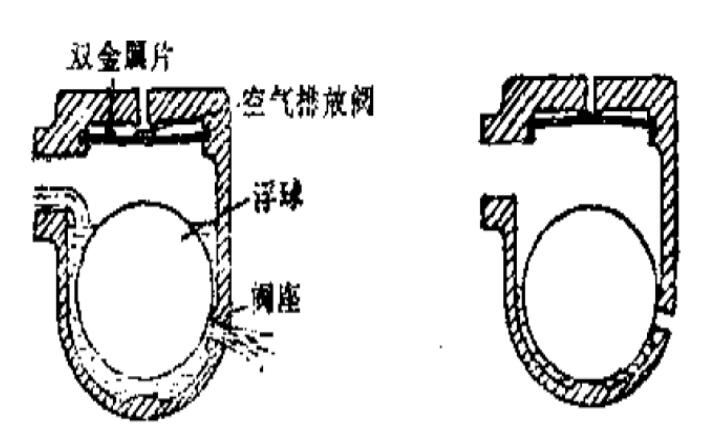

    如图所示,球形浮子可自由而起到阀瓣或阀芯的作用;利用它的上升或下降而实现疏水阀的开关动作。有些疏水阀在阀盖上部设置了空气排放阀,大多数在设计时则将空气排放阀安装在阀体内,利用双金属的变化实现自动排放或关闭。

    空气排放阀的双金属因温度低而呈凹状,空气排放口是开着的。

    开始通汽时,进入疏水阀的空气由排放阀排出,随后流入的低温凝结水使浮球上浮,离开阀座排水口,凝结水排出。

    凝结水排放过程中温度逐渐升高,空气排放阀的双金属反弯,从而关闭空气排放阀,于是不锈钢浮球就随着凝结水的流入量而上下浮动并随着凝结水负荷变化实现对凝结水的自动排放。

    一旦没有凝结水流入,不锈钢浮球就会下降,和阀座排放口接触形成关闭状态。这时,阀座排水口应低于阀体内凝结水水面,保证蒸汽不会从阀座口泄漏到后端管网。

    以上只是针对一般不锈钢自由浮球式疏水阀而言,实际由于各个生产厂家不同的设计,其结构不尽相同,如有的不锈钢浮球有升降滑动轨道,对浮球形成了一定的约束,有利于浮球和阀座孔更好更 地定位。但有一点是相同的,那就是疏水关闭开启原理相同。
