疏水阀倒钓筒特征及分解示意图

疏水阀倒钓筒倒特征：

倒钓筒式疏水阀是只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，过冷度可低至0℃，加热设备里不存水，能使加热设备达到很好的换热效率。

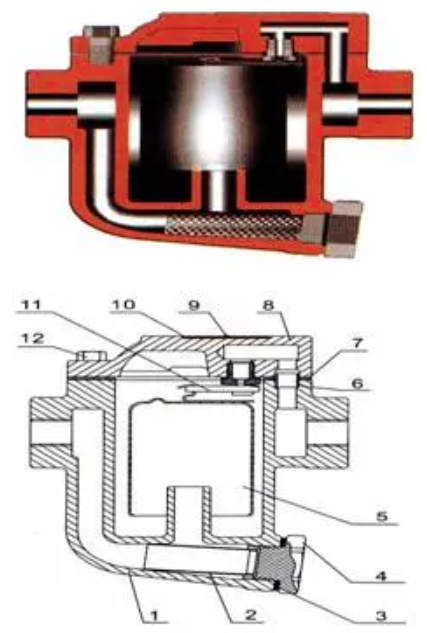

疏水阀倒钓筒分解示意图：

*结构及材质说明：1阀体（铸钢材质）、2过滤网（不锈钢）、3排污螺塞垫圈（不锈钢）、4排污螺塞（碳钢）、5倒钓筒（不锈钢）、6连接管（不锈钢）、7阀盖垫圈（石墨）、8阀盖（碳钢）、9铆钉（不锈钢）、10铭牌（不锈钢）、11连接杆（不锈钢）、12内六角螺栓（碳钢）
